사양
Specifications

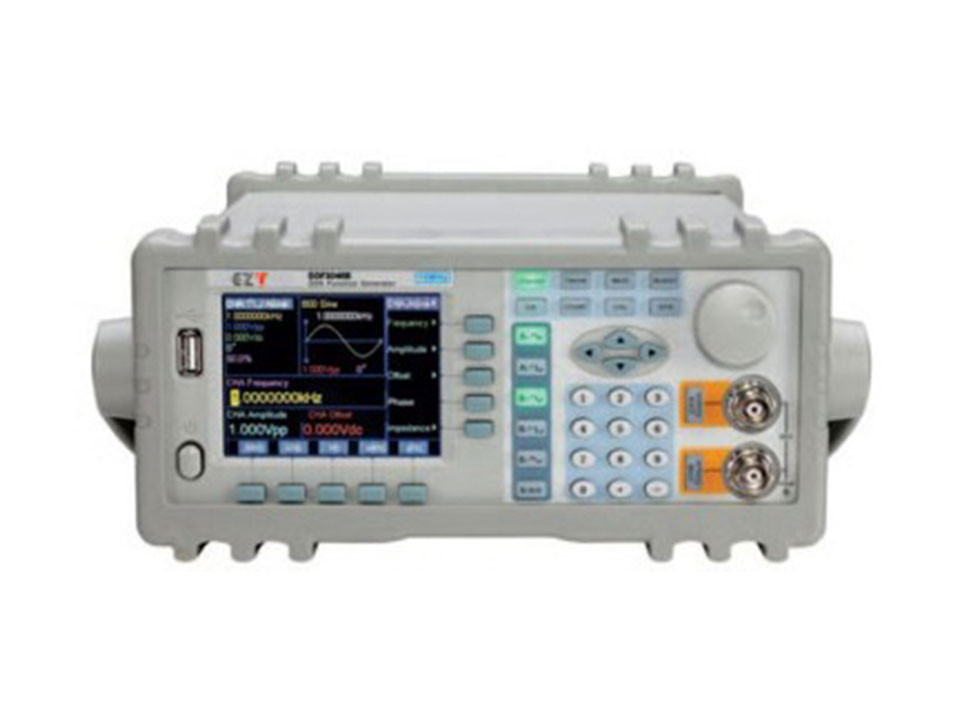

| 모 델 | DDF-3040B | DDF-3060B | |
| 주파수 범위 | 40μHz ~ 40mHz | 40μHz ~ 60mHz | |
| 파형 (CHA) | |||
| 유형 | Sine, Square, Pulse, DC | ||
| 길이 | 4~16,000 points | ||
| 수직 해상도 | 10 bits | ||
| 샘플링 속도 | 180 MSa/s | ||
| 사인의 고조파 왜곡 | ≥50dBc (＜1MHz); ≥40dBc (1~20MHz); ≥30dBc (＞20MHz) | ||
| 사인의 총 왜곡 | ≤0.5% (20Hz ~ 200kHz) | ||
| 펄스 및 스퀘어의 상승/하강 시간 | ≤20ns | ||
| 펄스 및 스퀘어의 오버슈트 | ≤5% | ||
| 스퀘어 듀티 사이클 | 50.0% | ||
| 펄스 듀티 사이클 | 0.1%~99.9% | ||
| 주파수 (CHA) | |||
| 범위 | 사인파 | 40μHz~40MHz | 40μHz~60MHz |
| 구형파 | 40μHz~20MHz | ||
| 기타 | 40μHz~10MHz | ||
| 분해능 | 40μHz (40μHz~2kHz); 40mHz (＞2kHz) | ||
| 정확도 | ±(5×10-5＋40mHz) | ||
| 안정성 | ±5×10-6 / 3hours | ||
| 진폭 (CHA) | |||
| 범위 | 20mVpp~20Vpp (high impedance) | ||
| 분해능 | 20mVpp (amplitude＞2V); 2mVpp (amplitude＜2V) | ||
| 정확도 | ±(1%+2mVrms) (high impedance, RMS, frequency 1kHz) | ||
| 안정성 | ±0.5% / 3hours | ||
| 평탄도 | ±5% (frequency＜1MHz); ±10% (frequency 1~10MHz); ±20% (frequency＞10MHz) | ||
| 출력 임피던스 | 50Ω | ||
| 사인파의 진폭 설정 범위 (50Ω) | 1mVpp~10Vpp, when output frequency≤10MHz | ||
| 1mVpp~5Vpp, when output frequency≤40MHz | |||
| 1mVpp~2Vpp, when output frequency≥40MHz | |||
| 진폭 설정 범위 (High impedance) | 2mVpp~20Vpp, when output frequency≤10MHz | ||
| 2mVpp~10Vpp, when output frequency≤40MHz | |||
| 2mVpp~4Vpp, when output frequency≥40MHz | |||
| DC 오프셋 (CHA) | |||
| 범위 | ±10V (high impedance, attenuation 0 dB) | ||
| 해상도 | 20mVDC | ||
| 정확도 | ±(1%+20mVDC) | ||
| Sweep (CHA) | |||
| 매개 변수 | Frequency, Amplitude | ||
| 범위 | Free to set starting point and end point | ||
| 시간 | 100ms~600s | ||
| 방향 | Up, Down, Up-Down | ||
| 모드 | Linearity, Logarithmic | ||
| 제어 | Auto sweep or manual sweep | ||
| 주파수 변조(FM) (CHA) | |||
| 반송파 신호 | Internal or external signal | ||
| FM 편차 | 0%~20% | ||
| 진폭 변조(AM) (CHA) | |||
| 반송파 신호 | Internal or external signal | ||
| AM 깊이 | 0%~120% | ||
| 편이 변조 (CHA) | |||
| FSK | Free to set the hop frequency and the carrier frequency | ||
| ASK | Free to set the hop amplitude and the carrier amplitude | ||
| PSK | Hop phase: 0~360°, resolution: 11.25° | ||
| 대체 속도 | 10ms~60s | ||
| 파형 (CHB) | |||
| 유형 | 32 built-in waveforms, including Sine, Square, Triangle, Saw tooth, Ladder, etc. | ||
| 길이 | 1,024 points | ||
| 수직 분해능 | 8 bits | ||
| 샘플링 속도 | 12.5MSa/s | ||
| 주파수 (CHB) | |||
| 범위 | Sine: 10mHz~1MHz; Other: 10mHz~100kHz | ||
| 분해능 | 10mHz | ||
| 정확도 | ±(1×10-5＋10mHz) | ||
| 진폭 (CHB) | |||
| 범위 | 50mVpp~20Vpp (high impedance) | ||
| 분해능 | 2mVpp | ||
| 출력 임피던스 | 50Ω | ||
| 고조파 (CHB) (CHB 신호를 CHA의 고조파 신호로 사용) | |||
| 횟수 | 0.1~250.0 times | ||
| 주파수 | ＜1MHz | ||
| 위상 조정 | Coarse: 11.5°/step; Fine: 2°/step | ||
| 버스트 (CHB) (CHB 신호를 버스트 신호로 사용) | |||
| CHB 주파수 | 40mHz~1MHz | ||
| 버스트 주파수 | 10mHz~50kHz | ||
| 버스트 카운트 | 1~65,000 cycles | ||
| 트리거 모드 | Continuous, Single | ||
| TTL 출력 | |||
| 파형 | Square, rise/fall time≤20ns | ||
| 주파수 | Same as CHA signal | ||
| 진폭 | TTL, CMOS compatible, low＜0.3V, high＞4V | ||
| 주파수 카운터 | |||
| 주파수 범위 검사 | 1Hz~200MHz | ||
| 입력 신호 진폭 | 100mVpp~20Vpp | ||
